编制单元：寰识科技（上海）有限公司

发布日历：2026年5月21日

一、缱绻原则

· 集成化：神经线束+总线架构，线束减少40%-60%，杀青毫秒级全身协同

· 全里面走线：95%以上线缆经中空轴和里面通说念吩咐，阻绝外部磨损缠绕

· 模块化分区：能源-适度-感知功能分区，门径化接口，赈济快速插拔

· 电磁兼容：能源与信号分离，多层屏蔽，满足2PfG 2577门径

· 高可靠性：关键低磨损缱绻，线缆弯折寿命≥1000万次

· 安全优先：高压系统孤独缱绻，多重提神，安妥GB/T 38244-2019《机器东说念主安全总则》及GB/T 40013-2021《管事机器东说念主电气安全条款及测试要领》

二、电气系统架构

2.1 三层总线架构

· 底盘能源总线：48V/72V高压传输+底盘电机适度，CAN FD通讯，速度5Mbps

· 躯干适度总线：谈论上肢关键和躯干实施器，EtherCAT通讯，端到端延伸1-10μs

· 头部感知总线：谈论视觉、激光雷达等传感器，MIPI A-PHY总线，2线谈论多传感器

2.2 电源分拨架构

· 主电源：48V/72V锂电板组，配备智能BMS系统

· 能源回路：平直供电给底盘轮毂电机和大扭矩关键电机

· 适度回路：DC-DC调遣为24V/12V，供电给启动器和适度器

· 感知回路：DC-DC调遣为5V/3.3V，供电给各类传感器

三、分区域瓦解吩咐

3.1 轮式底盘区域

· 四舵轮旋转关键内置环形走线空间，线缆U型吩咐，寿命擢升3-5倍

· 能源线沿底盘骨架内侧吩咐，φ8mm高柔性屏蔽电缆，单根穿波纹管保护

· 信号线与能源线平行间距≥5cm，交叉处垂直交叉

· 底盘与躯干取舍IP67工业级防水航空插头，集成整个谈论

· 电板组后置，电机启动器集会于中部电气舱，主开关和充电接口侧置，急停按钮前置

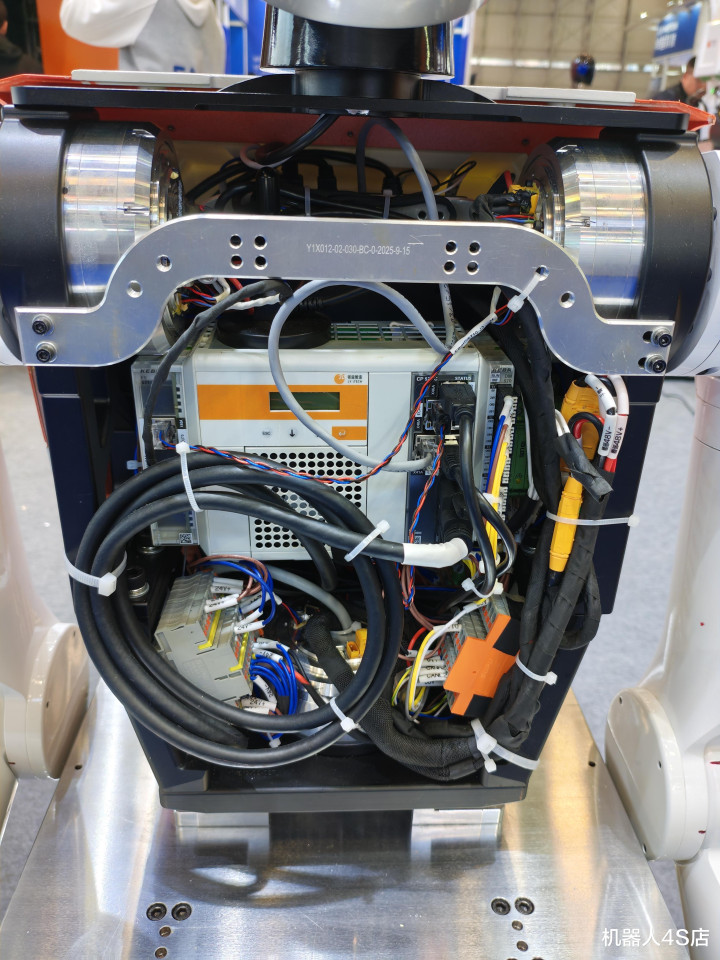

3.2 躯干区域

· 骨干线束沿脊柱通说念垂直吩咐，“一主多支”星型拓扑

· 能源与适度线束分置脊柱通说念两侧，金属隔板袭击

· 骨干线束每15cm用线夹固定，预留10%备用线芯

· 主控板安装于躯干上部，汇集头部感知系统

· 高机灵度传感器线束屏蔽层单端接地，接方位融合在主控板

3.3 上肢区域

· 整个旋转关键取舍中空轴缱绻，线缆通盘从轴中心穿过

· 单臂电机串联谈论，减少骨干线束数目

· 关键处预留3-5cm线缆冗余，大角度关键取舍环形走线装配，赈济±180°旋转无拉扯

· 取舍集成式降速单元，电机转子与输出编码环同轴集成，布线复杂度裁减20%-35%

· 启动器与电机一体化封装，单根线缆谈论骨干总线，门径CAN接口赈济热插拔

3.4 头部区域

· 视觉和激光雷达高速数据取舍光纤传输

· 音频线取舍双绞屏蔽线

· 头部与躯干谈论取舍旋转导电滑环，赈济360°无穷旋转

· 整个头部线缆集会从颈部中心通说念穿过

四、关键技巧

4.1 神经线束总线技巧

· 交融电力传输与高速数据通讯，单根线缆同期传输能源和信号

· 整机分量着落5%-10%，本钱裁减15%-25%

· 赈济热插拔和在线会诊

4.2 智能线束处置系统

· 每根线缆内置RFID标签，记载型号、坐蓐日历、使用次数

· 及时监测线缆温度、电流，按时自动检测绝缘电阻，提前预警故障

· 自动生成珍惜论说，AG真人国际厅(中国)官网赈济OTA升级

4.3 电磁兼容缱绻

· 铜编织网+铝箔绕包多层屏蔽，30MHz频率下革新阻抗≤50mΩ/m

· 差分信号线对精准绞距适度，保证阻抗匹配

· 电机启动器输出端加装EMI滤波器

· 整机单点接地，幸免地环路侵略

五、选型

5.1 线缆选型

· 能源电缆：48V/72V，10A-50A，高柔性，耐弯折≥1000万次

· 适度电缆：24V/12V，2A-5A，双绞屏蔽，阻抗120Ω

· 信号电缆：5V/3.3V，0.5A-1A，差分屏蔽，低衰减，实施2PfG 2577

· 高速数据电缆：光纤或CAT6A，传输速度≥10Gbps，实施IEEE 802.3

5.2 谈论器与热诚编码

· 谈论器：提神等第≥IP65，内置防误插锁止，构兵电阻≤10mΩ，插拔寿命≥1000次

· 热诚编码：能源线红正黑负，接地线绿黄双色，适度信号线棕橙黄蓝绿紫灰白，传感器信号线白正蓝负

六、高压安全提神

6.1 高压系统界说与标识

· 高压系统专指里面电压≥48V的能源回路，包括电板组、主开关、能源线束、电机启动器和轮毂电机

· 整个高压部件粘贴黄色“高压危急”警示标识（≥20mm×20mm）

· 高压线束取舍橙色专用护套，与低压线束物理辞别

6.2 高压线束安全缱绻

· 双层绝缘结构，绝缘层厚度≥0.8mm，耐压等第≥AC 1500V/1min

· 全程穿金属或阻燃塑料波纹管保护，阻燃等第UL94 V-0级

· 转折半径≥线缆直径的10倍

· 与低压线束平行间距≥10cm，交叉处垂直交叉并加绝缘隔板

6.3 电气保护装配

· 电板组输出端建树主熔断器+智能断路器，熔断器额定电流为系统最大责任电流的1.25倍

· 每个电机启动器输入端建树孤独熔断器

· 配备绝缘监测装配，绝缘电阻

· 急停按钮取舍常闭触点缱绻，平直堵截高压主回路

6.4 接地与绝缘缱绻

· 高压系统取舍浮地缱绻，与低压系统电气袭击

· 整个金属外壳和结构件可靠接地，接地电阻≤0.1Ω

· 高压部件与金属结构之间绝缘破绽≥8mm，爬电距离≥12mm

· 装配后进行绝缘耐压测试：高压回路对地AC 1000V/1min，无击穿闪络

6.5 装配与调试安全

· 高压系统装配东说念主员必须抓证上岗

· 装配前断开电板组总开关，阐明高压回路无电

· 高压谈论器必须在断电状况下插拔

· 初度通电前进行全面安全查验

· 调试过程中专东说念主监护，配备绝缘手套和熄灭器

七、装配与珍惜

7.1 装配历程

1. 各模块单独瞻望试

2. 底盘布线：安装电板和启动器，谈论骨干能源线束

3. 躯干集成：安装主控板和总线模块，谈论适度回途径束

4. 上肢装配：从肩关键告成指治安谈论，测试关键畅通限制

5. 头部安装：谈论感知征战和通讯接口

6. 高压系统绝缘耐压测试

7. 举座功能与电磁兼容性调试

7.2 关键条款

· 线束转折半径≥线缆直径8倍

· 关键处线缆不得有扭转和应力

· 整个谈论器齐全插入并锁止

· 线束固定松紧适度，预留手脚余量

7.3 珍惜重心

· 每周查验谈论器是否松动

· 每月查验线缆磨损老化情况

· 每季度进行全面电气性能和绝缘测试

· 每年更换超使用寿命线缆和熔断器

· 开发珍惜档案，记载每次珍惜施行和高压测试效果

八、常见问题处理

· 关键畅通线缆拉扯：增多冗余长度，治愈走线面目

· 传感器数据不踏实：查验屏蔽层接地，信号线隔离能源线

· 谈论器构兵不良：无水乙醇清洁触点，磨损严重则更换

· 底盘转向线缆磨损：升级为环形走线缱绻

· 整机功耗过高：查验整个谈论点，重新压接端子

· 高压绝缘报警：立即断电，查验高压线束绝缘层是否松懈。
